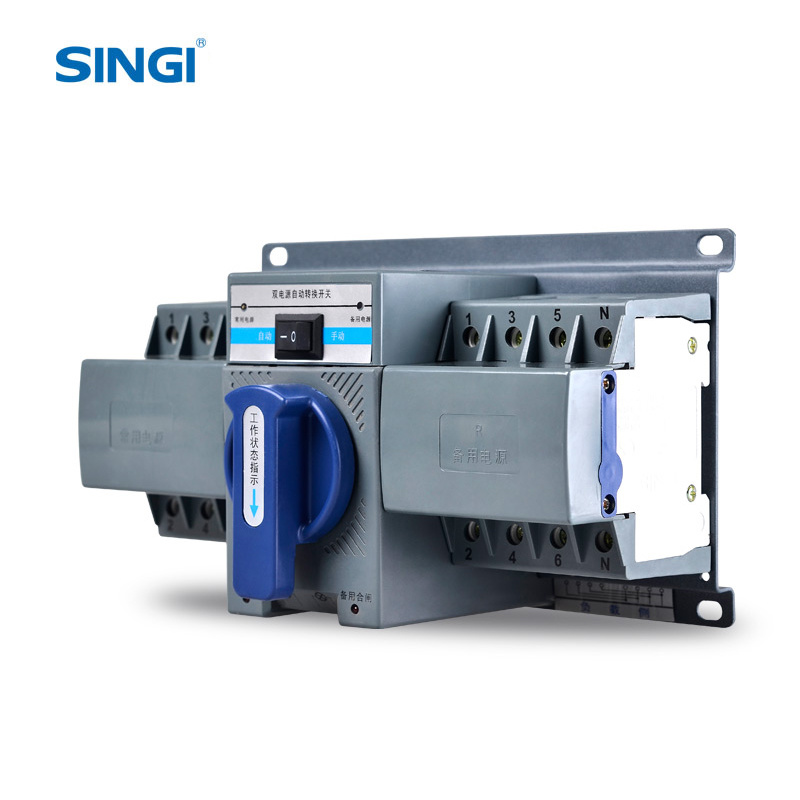

SWQ1-63S

1.APPLICAZIONE

Il commutatore automatico di trasferimento automatico dell'interruttore miniaturizzato serie SWQ1 è composto da due mcb e le sue parti ausiliarie.È adatto al doppio sistema di alimentazione CA inferiore a 380 V, frequenza 50/60 Hz, corrente nominale inferiore a 63 A.I principali luoghi di applicazione includono ospedali, centri commerciali, banche, vigili del fuoco, telecomunicazioni, grattacieli, ecc. dove non è consentita l'interruzione dell'alimentazione.

2.CARATTERISTICHE

Questo prodotto ha una struttura semplice, pratica, facile da usare, lunga durata, combinazione flessibile 2P-4P.

Questo prodotto adotta un piccolo interruttore automatico con custodia in plastica ad alta interruzione, che ha la capacità di interruzione e le caratteristiche dell'interruttore automatico.

Questo prodotto è dotato di interblocco elettrico e meccanico nel processo di commutazione dell'alimentazione per garantire che i due alimentatori non vengano forniti contemporaneamente.

Il meccanismo del sistema di commutazione è azionato da un motore a magnete permanente CC per completare il processo di commutazione con i vantaggi di equilibrio, assenza di rumore e basso impatto.

Una volta che l'alimentatore comune si guasta nel circuito principale, viene immediatamente convertito in alimentatore di standby per garantire un'alimentazione ininterrotta e, quando l'alimentatore comune si guasta, viene automaticamente commutato dall'alimentatore di standby all'alimentatore comune.

3.PARAMETRI

4.Condizioni operative

Temperatura dell'aria ambiente superiore a +40℃ e non inferiore a -10℃

Luogo di installazione: l'altitudine non deve essere superiore a 2000 metri

Livello di inquinamento: Ⅲ, nessun rischio di esplosione nell'aria circostante e nessun gas, liquido e polvere conduttiva che corrodono gli originali in metallo e distruggono l'isolamento.

Quando è necessario azionare manualmente l'interruttore di trasferimento, l'interruttore a pulsante deve essere prima in posizione manuale, quindi è possibile ruotare la maniglia per passare da comune a standby e impostare la modalità di controllo in posizione automatica, l'interruttore di trasferimento entra in stato di funzionamento automatico e l'alimentazione comune ha la priorità.

Quando l'interruttore di trasferimento è collegato secondo lo schema elettrico, se l'alimentatore comune e l'alimentatore di standby sono tutti normali, la spia (rossa) dell'alimentatore comune o dell'alimentatore di standby si accenderà e l'interruttore di trasferimento si accenderà. funzionare normalmente dopo che l'alimentazione è normalmente collegata.

5.Utilizzare l'operazione

Indipendentemente dal fatto che l'alimentatore comune e l'alimentatore di standby abbiano tensione o meno, quando è possibile utilizzare la modalità di funzionamento manuale, il pulsante manuale-automatico deve essere posizionato in posizione manuale, quando si spinge la maniglia in senso orario verso il terminale, l'alimentazione di standby l'alimentazione esegue l'interruttore QR per dividere, l'alimentazione comune esegue l'interruttore QN per chiudere;quando si spinge la rotazione della maniglia in senso antiorario verso il terminale, l'alimentatore di riserva esegue l'interruttore QR per chiudere, l'alimentatore comune esegue l'interruttore QR per dividere.

Nel pannello, l'indicatore di alimentazione (rosso) indica la corrente di funzionamento della scatola di controllo automatica, se la luce non è accesa, significa che l'alimentatore di funzionamento del controllo automatico è difettoso e non può azionare l'interruttore.Per riparare normalmente, il pulsante manuale-automatico verrà posizionato nello stato automatico, se l'alimentazione comune è normale, l'interruttore di trasferimento verrà automaticamente inserito nello stato chiuso dell'interruttore automatico QN di esecuzione alimentazione comune, l'indicatore di alimentazione N del pannello (verde) leggero;se l'alimentazione comune non è normale, l'interruttore di trasferimento inserirà automaticamente l'interruttore QN chiuso, lo stato di posizione QR chiuso, l'indicatore di alimentazione R del pannello (giallo) si accende.
