SWCP

APPLICAZIONEr

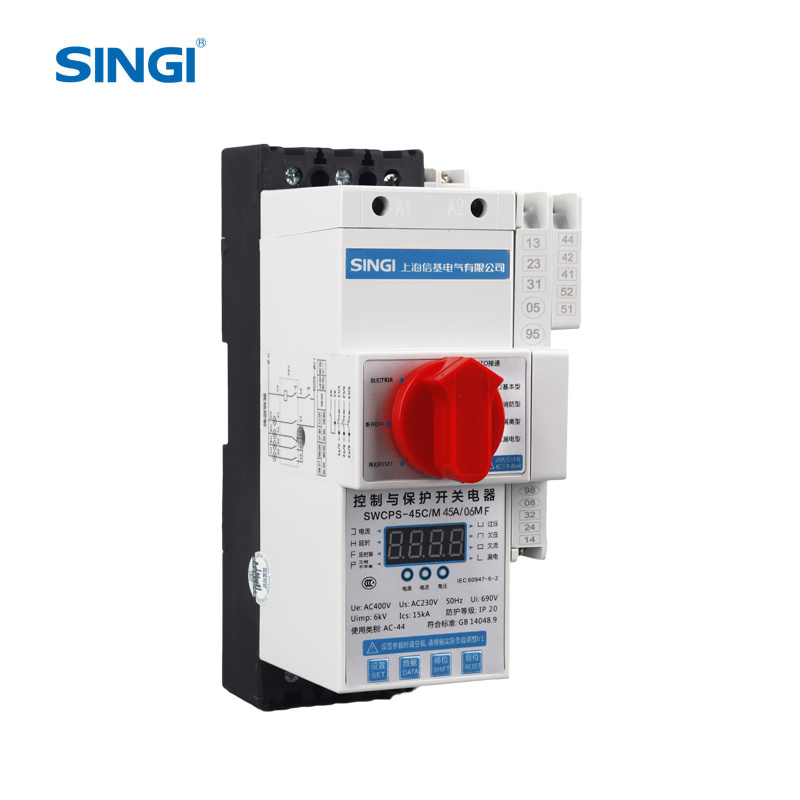

L'interruttore di controllo e protezione della serie SWCPS è adatto al sistema di distribuzione dell'alimentazione di CA 50 Hz (60 Hz), tensione nominale 690 V, corrente nominale da 0,16 a 100 A. Disponibile per il collegamento, il carico e l'interruzione della corrente in condizioni normali o meno.

L'uso delle condizioni ambientali:

Altitudine: non superare i 2000 m.

Temperatura ambiente: non superiore a +40 °C, non inferiore a -15°C

Può soffrire l'aria umida.

Nessun pericolo di incendio, esplosione, sporcizia grave, corrosione chimica, nonché luoghi con vibrazioni intense.

Niente pioggia né neve.

PARAMETRI PRINCIPALI

PARAMETRI

Protezione da sovraccarico con ritardo prolungato: l'utente può impostare da solo, il valore predefinito è Ir1=1,5le, tempo di interruzione <10 s;

Protezione ritardo cortocircuito da cortocircuitoar2=6-121e, il valore predefinito per il motore è Ir2=121e, Ir2=61e per la distribuzione dell'alimentazione;

Protezione istantanea da cortocircuito: lr3=8-16le, il valore predefinito Ira=14le±20% tempo di interruzione <=0,2 s;

Protezione temporizzata all'avvio: durante l'avvio, l'interruttore protegge l'apparecchiatura solo da perdita di fase, sovratensione, cortocircuito, dispersione di corrente e squilibrio trifase e dal tempo di interruzione <=5 s;

Protezione da sovratensione: quando la tensione di lavoro supera il valore impostato predefinito, tempo di interruzione <=10 s;

Protezione da sottotensione: quando la tensione di lavoro è inferiore al valore impostato predefinito, il tempo di interruzione <=10 s;

Protezione dalla perdita di fase: quando una qualsiasi fase viene persa, il tempo di interruzione è <= 3 s;

Protezione da squilibrio trifase: quando la differenza di corrente tra qualsiasi fase è del 20--80% (predefinito 60%), il tempo di interruzione <=10 s;

Sotto protezione corrente: quando la corrente di lavoro è inferiore alla corrente impostata predefinita, l'interruzione <= 30 s;

Protezione da dispersione di corrente: quando la corrente di dispersione è maggiore del valore impostato, il tempo di interruzione <=0,2 s;
