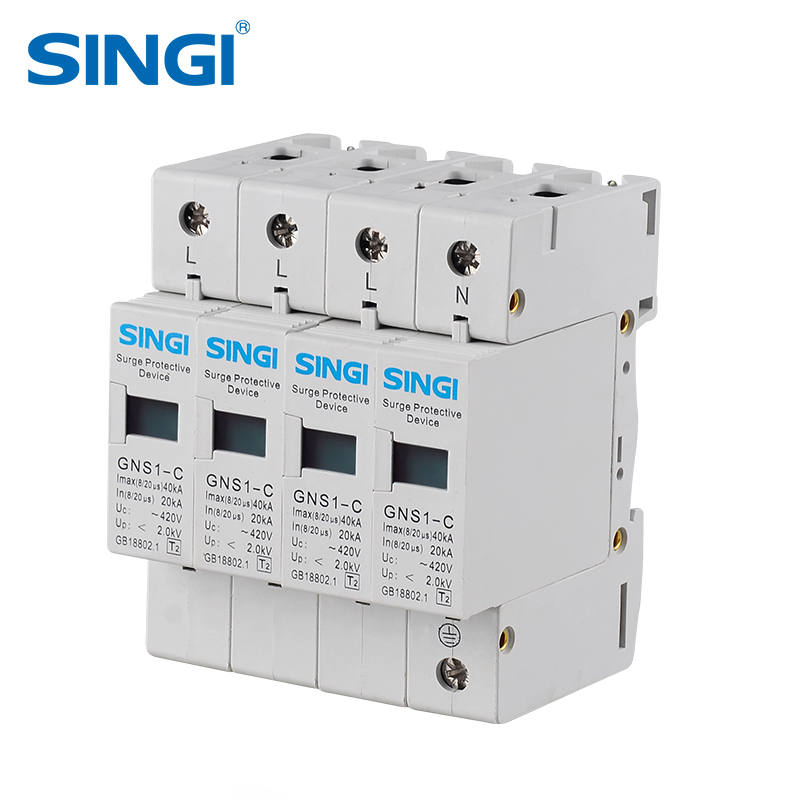

GNS1-C
SINGI
APPLICAZIONE
L'SPD viene normalmente installato nella scatola di distribuzione dell'energia dell'edificio, nel centro computer, nella sala telecomunicazioni, nella sala di controllo dell'ascensore, nella sala TV di cablaggio, nella sala di controllo dell'edificio, nella sicurezza centro monitor, centro antincendio, sala di controllo industriale, apparecchiature per convertitori di frequenza sala di controllo, sala operatoria dell'ospedale, sala di monitoraggio e scatola di distribuzione in cui sono presenti apparecchiature meccaniche elettroniche.
INTRODUZIONE AI COMPONENTI
Dispositivo di sgancio non valido
È presente un dispositivo di sgancio non valido sulla protezione modulare quando la protezione non è valida causa di surriscaldamento, guasto, il dispositivo di sgancio non valido può separarsi dal rete elettrica automaticamente e il segnale di indicazione viene inviato.Quando il protettore è normale, viene visualizzato il verde, in caso di intervento non valido,
viene visualizzato il rosso.
Apparato d'allarme
L'apparato di allarme è alimentato da 220VAC, la spia di indicazione è verde quando il protettore funziona normalmente, il contatto normalmente aperto è chiuso e il contatto normale è chiuso il contatto è aperto.Funzione di allarme luminoso audio: quando la protezione modulare non è valida, l'allarme emetterà un segnale acustico e la normale spia verde verrà trasformata in rossa contemporaneamente.Quando il manutentore preme il pulsante di arresto, il ronzio si fermerà, ma il rosso la lampada è ancora accesa, se il guasto non viene risolto entro 24 ore, l'apparato di allarme invierà emette un segnale acustico ancora una volta.
Contatto di segnalazione remota
La protezione può essere dotata di contatto di segnalazione remoto, il contatto è normalmente aperto, se uno o più moduli di protezione non sono validi, il contatto verrà chiuso e invierà un segnale di guasto.IL il parametro nominale del contatto del segnale remoto è A C36V,1A.
| em | DC ONDEGGIARE PROTETTIVO DISPOSITIVO | |||
| Codice | FSP-D40 | |||
| Polo | 2P | 3P | ||
| Voltaggio | 500 V CC, 600 V CC | 800 V CC, 900 V CC, 1000 V CC | ||
| Negli(8/20)noi(KA) | 20KA | |||
| Imax(8/20)us(KA) | 40KA | |||
| Standard | CEI/EN61643 | |||
| Tipo | II | |||
| Caratteristica Curva | B, C, D | |||
| Lavorando Temperatura | '-5°'a +40° | |||
| Protezione Grado | IP20 | |||
| Elettrico vita | Di più di 8000 volte | |||
| Meccanico vita | Di più di 2000 volte | |||
| Dimensione(L)X(A)X(P) | 36x90x68 | 54x90x68 | ||
| Installazione | 35MM DIN SBARRA | |||
| Accessorio | A distanza segnale | |||
| Installazione Altitudine | ≤2000M | |||
Elemento parametro Modello Modello | GNS1-D/ -140-5(10) | GNS1-D/ -275-5(10) | GNS1-D/ -320-5(10) | GNS1-D/ -385-5(10) | GNS1-D/ -420-5(10) | |
Massimo continuo tensione di funzionamento UC~(V) | 140 | 275 | 320 | 385 | 420 | |
Protezione dalla tensione livello SU (KV) | <=1.0 | <=1.0 | <=1,5 | <=2.0 | <=2.0 | |
Portata nominale corrente In (8/20u S) KA | 5 10 | |||||
Scarico massimo attuale Imax(8/20u.S)KA | 10 20 | |||||
Risposta tempo ns | <25 | |||||
Larghezza mm | 18 | |||||
colore | giallo | |||||
Grado di protezione | IP20 | |||||
Materiale del guscio | Forte PBT ignifugo | |||||
Fusibile o circuito interruttore(A) | 10-16 | |||||
Connessione specifica | Linea fase/zero | 2,5-35 mm2 | ||||
Linea terrestre | 4,0-35 mm2 | |||||
Sìgnalinea | 1,5 mm2 | |||||
